Sistema de Control para plantas Alimentos Balanceados

aaa

La provisión es con modalidad “llave en mano”, por lo cual se incluye:

  • Diseño de instalación y funcionalidades de planta según necesidades del cliente
  • Ingeniería eléctrica de detalle
  • Asesoramiento técnico comercial para montaje de campo.
  • Asistencia técnica en planta para puesta en marcha.
  • Capacitación en el funcionamiento a operarios y supervisores.
  • Asistencia técnica remota (Internet/Teléfono) pos-venta.

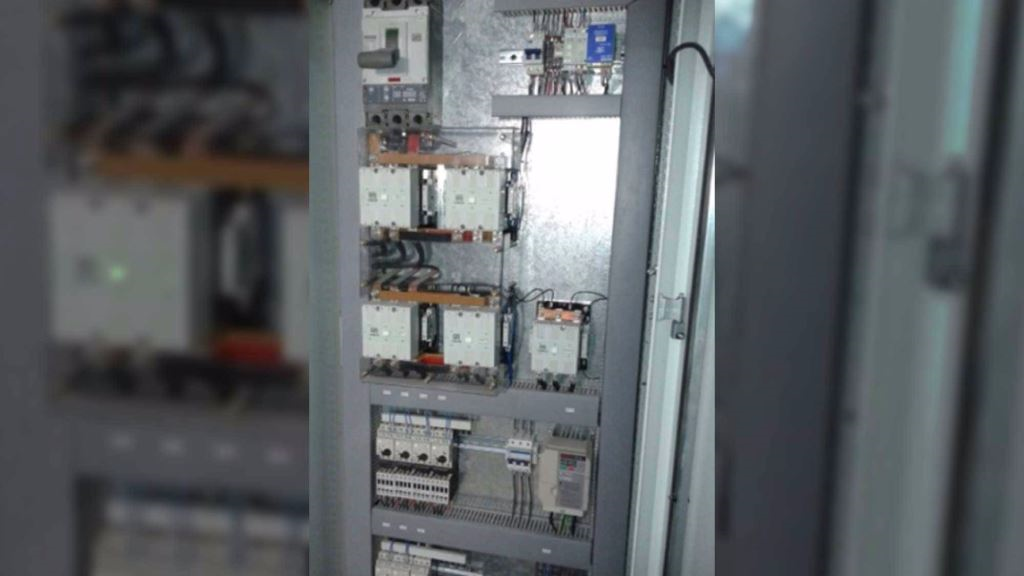

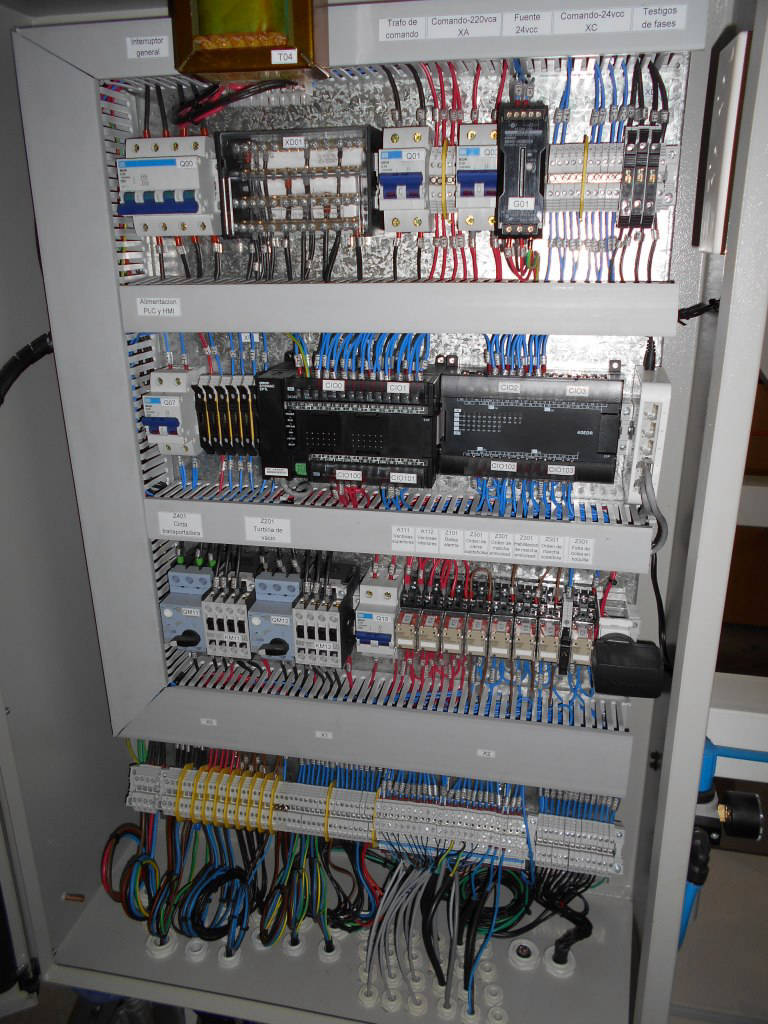

  • Provisión, instalación y conexionado de Tablero de Control.
  • Provisión, instalación y conexionado de sistemas de pesaje para balanzas.
  • Provisión, instalación y conexionado de PC con software SCADA.

Los equipos utilizados para la automatización son de nuestra representación comercial y uso habitual, por lo tanto:

  • Poseemos todas las herramientas de programación necesarias.
  • Amplia experiencia en uso y programación, conocemos sus bondades y debilidades.
  • Acceso ilimitado a soporte técnico y banco de experiencias nacional e internacional.
  • Soporte y respaldo post venta.

Para todos los casos los equipos y materiales considerados son de primeras marcas y productos comerciales de stock habitual en el país.

omron  indusoft    siemens    sipel

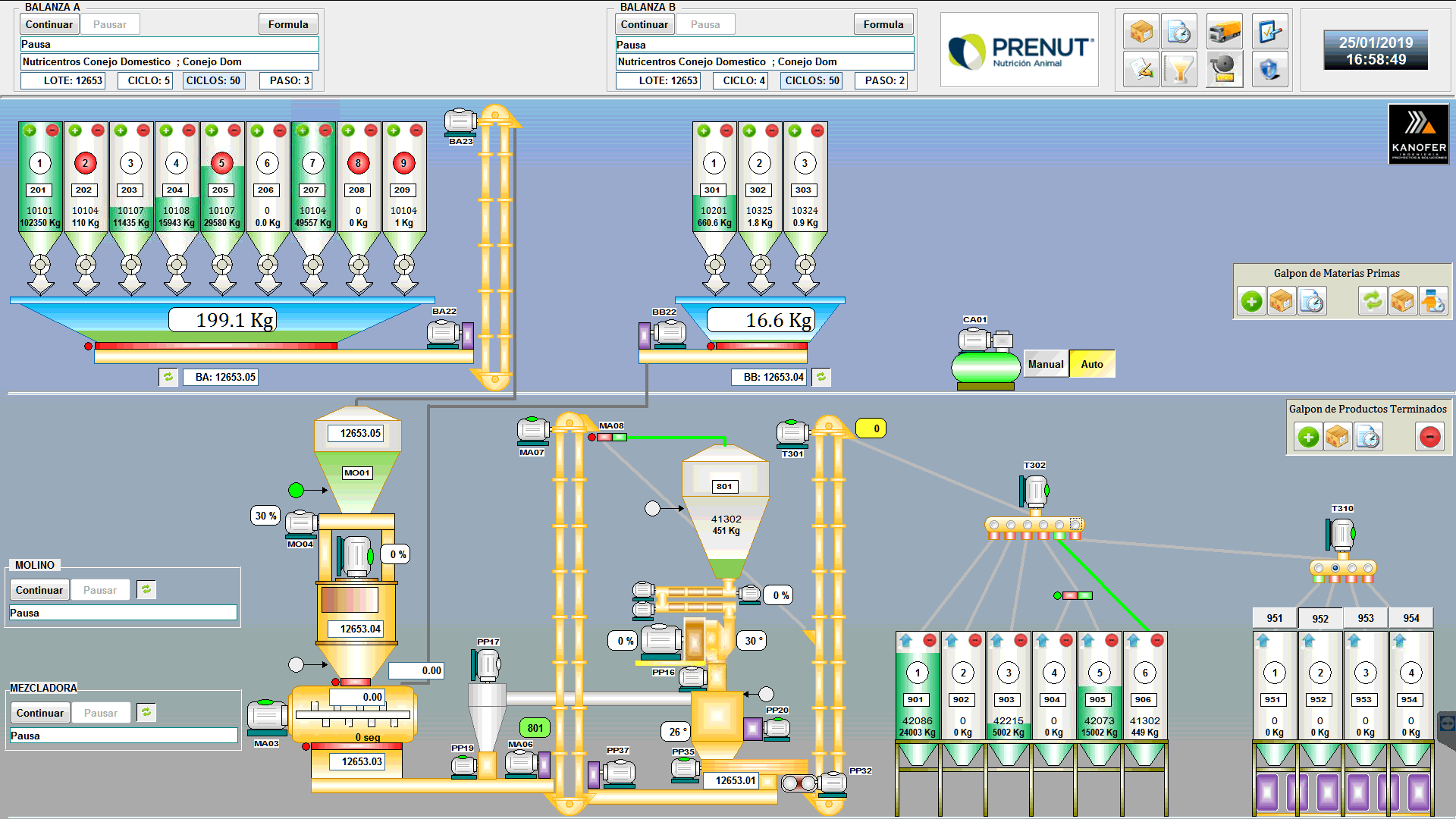

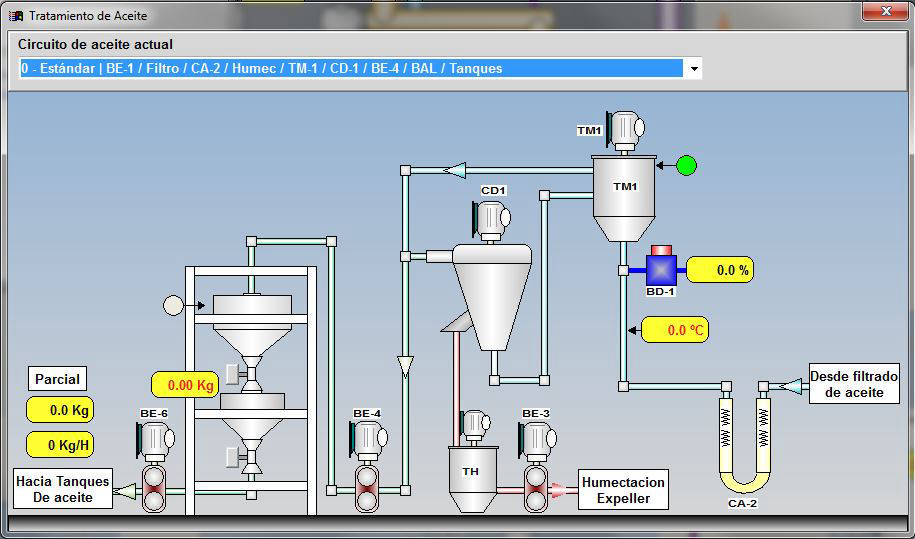

Software para Control de Planta (SCADA)

La interface esta compuesta por una PC estándar con software SCADA, el sistema es totalmente dinámico, escalable y contamos con múltiples aplicaciones funcionando.

Detalles

  • Licencia SCADA: INDUSOFT  de hasta 1500tags + USB Hard-Key
  • PC: INTEL i3 + 4GB RAM + 500GB HD
  • Sistema operativo: Windows 7 Profesional 32 Bits OEM
  • Monitor: SAMSUNG LED 23" FullHD
  • UPS + Estabilizador 500va
  • Router WiFi 300mbps 4 bocas.

Funciones generales:

  • Visualización en tiempo real del estado de todas las variables del proceso, tanto en forma numérica como en tablas, curvas, barras, etc.
  • Registro de variables en base de datos Microsoft SQL Server.
  • Control de accesos mediante usuarios y contraseñas con sistema de jerarquías. Opcional se puede implementar un control de entrada/salida de personal.
  • Alarmas: se pueden configurar alarmas para cada variable del proceso (MIN/MAX/DESV/SP). Quedando registradas en base de datos su activación, reconocimiento y corrección

Control de dosificación, manejo de recetas

  • Editor de fórmulas: Altas / Bajas / Modificaciones.
  • Registro histórico de operaciones por cada lote: insumos, destinos, tiempos, alarmas.
  • Posibilidad de operación manual, automática, pausar, cancelar, etc.
  • Crear reportes de producción de planta por turno/dia/semana/mes/año o periodos personalizados con datos de:
    • Horas efectivas de marcha y cantidad de lotes realizados.
    • Producción y consumo de materias primas.
    • Energía eléctrica consumida y rendimiento energético en Kw/Tn.
    • Materiales ingresados y despachados de planta.

Todos los reportes se podrán visualizar de forma global y/o discriminados por lote o receta.

  • Históricos de almacenes: se llevara un registro historial de los movimientos de stock de cada silo o celda de almacenamiento. Cada registro contara con información de variación y receta/lote que intervino. Esto permite registrar tanto los consumos del sistema de dosificación como los movimientos de ingresos de materias primas y los despachos de productos terminados.
  • Monitoreo y registro de marchas: permite visualizar en tiempo real el estado de marcha de cada equipo, y registrar los momentos de marcha y parada de cada uno de ellos. De esta forma conocer los tiempos de operación (historial de horas) y los tiempo de parada o “muertos”.

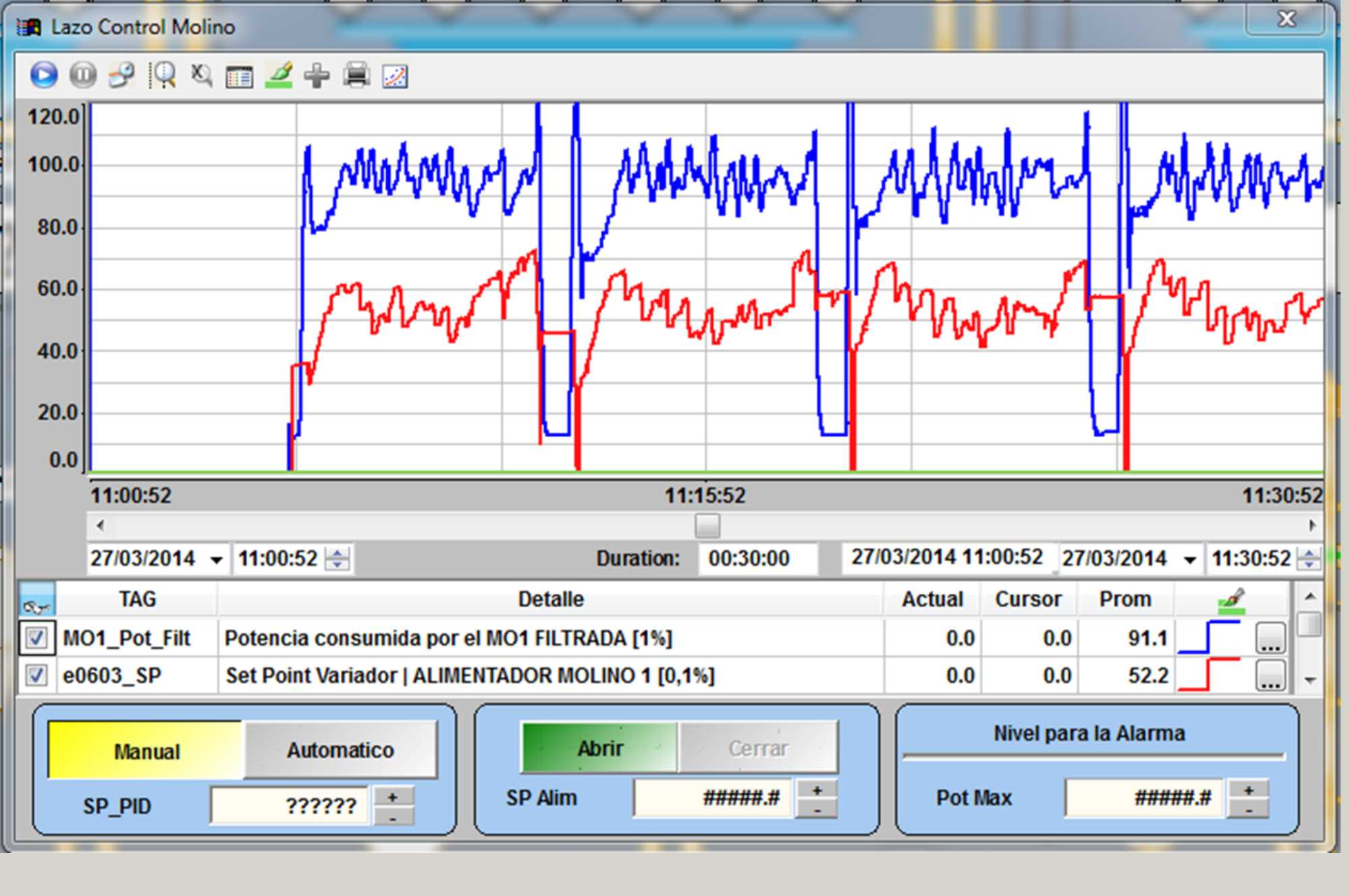

  • Monitoreo y control de carga Molino: El control de nivel de carga sobre el molino se realizara mediante el valor de potencia activa consumida, manteniendo la carga del mismo en el valor prefijado modificando la velocidad del dosificador mediante un lazo cerrado tipo PID. El control se puede operar en forma manual y monitorizar totalmente desde el SCADA.
  • Monitoreo de prensa pelletera: Además del estado de funcionamiento de cada equipo de la prensa se realiza el monitoreo de las variables de: velocidad del dosificador, temperatura del material ingresante, potencia activa del motor principal y estado de la clapeta de alivio.

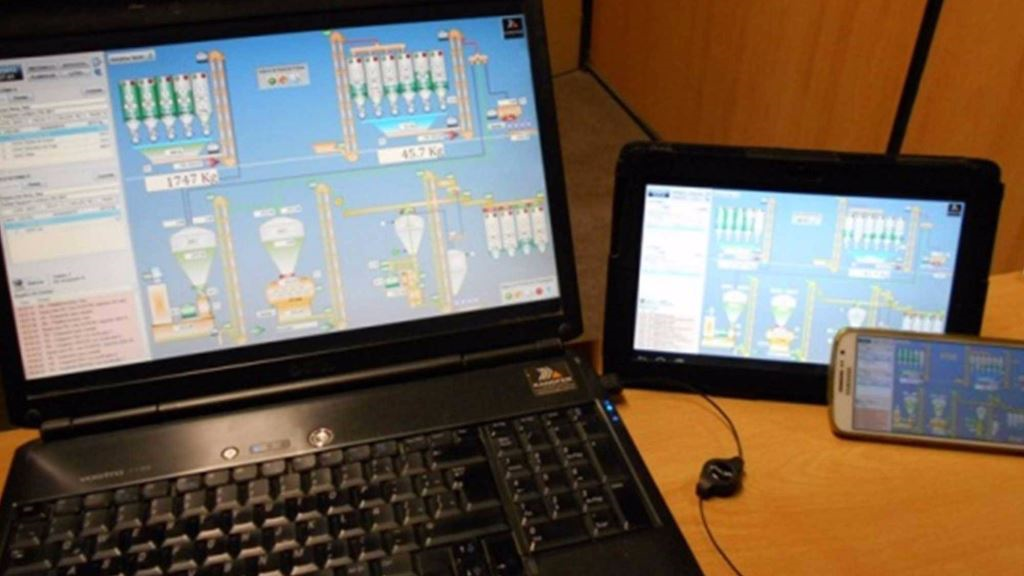

Acceso remoto:

El sistema permite el acceso de forma remota por diferentes métodos y sin interferir en la operación de la planta:

  • Acceso remoto ThinClient: vía intranet/internet consiste es un punto de acceso al SCADA mediante PC con las mismas características y funcionalidades que el sistema base (requiere instalación de software en PC cliente).
  • Acceso remoto WebClient: vía intranet/internet mediante navegador web estándar (Internet Explorer) con las mismas características y funcionalidades que el sistema base.
  • Acceso remoto SMA: mediante el navegador web de cualquier celular. Permite visualizar variables en forma numérica, tabla de alarmas y una gráfica en estado estático de la planta actualizable cada 1min.
  • Envío de emails: el sistema es capaz de enviar email con información de alarmas, reportes de producción o avisos personalizados automáticamente.

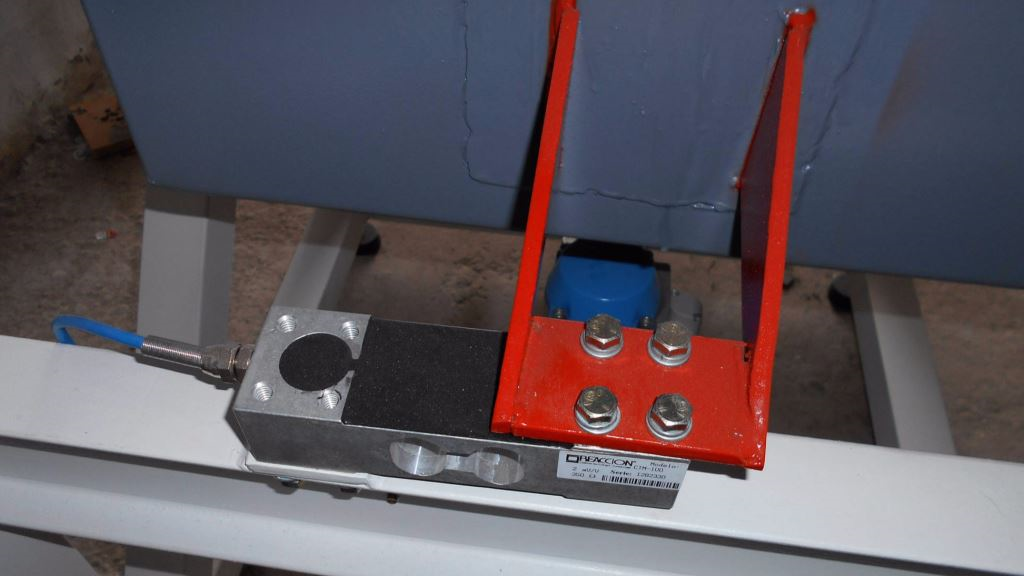

Sistema de pesaje para balanzas / plataformas

Se incluye la provisión, instalación y calibración de cabezales de pesaje SIPEL serie ATLAS para cada una de las plataformas. Principales características del equipo:

  • Precisión de pesaje a +/-0,1% (linealidad del 0,01% de FE).
  • Equipo totalmente autónomo (no depende de PLC) con indicación en campo mediante LCD de 24mm con retroiluminación.
  • Calibración y configuración totalmente digital.
  • Equipo fabricado bajo normas ISO9001, homologado y certificado de fábrica con respaldo INTI.
  • Gabinete en acero inoxidable AISI 304SIPEL









Industria Aceitera - Plantas de Extrusado-Prensado

aaa





Alcances:

  1. Ingeniería para Suministro de Energía Eléctrica
    1. Análisis de opciones de suministro eléctrico
    2. Finalización de trámites ante el proveedor EDEN
    3. Diseño de instalaciones en 13,2 kV
    4. Diseño de SET transformación 13,2/0,4kV (Ingeniería eléctrica y civil a detalle)
    5. Dirección y supervisión de obras en 13,2kV y SET
    6. Selección y gestión de compras de equipos y materiales eléctricos en gral.
  2. Ingeniería eléctrica general y a detalle.
    1. Diseño general de instalaciones eléctricas y canalizaciones en gral
    2. Diseño funcional de tableros y sistema de control
    3. Diseño de iluminación interior y exterior, PAT y descargas Atmosféricas
    4. Selección y especificación de materiales de campo
    5. Diseño a detalle de tableros e instalaciones de campo

            Se entrega:

      • Planos unifilares de instalación eléctrica
      • Planos funcionales a detalle de tableros e instalaciones de campo.
      • Planos generales para montaje de canalizaciones
      • Resultados de cálculos luminotécnicos, de CoCi, barras
      • Listado equipos y materiales de toda la obra eléctrica
  1. Dirección técnica de los trabajos
    1. Dirección general del proyecto eléctrico
    2. Gestión de compras de materiales para obra eléctrica
    3. Armado de pliegos y asistencias en licitación de obras eléctricas
    4. Supervisión y dirección del montaje en campo
    5. Asesoramiento técnico para compra de materiales y equipos eléctricos.
  1. Sistema de control y supervisión
    1. Programación en PLC de lazos de control, supervisión, enclavamientos, etc.
    2. Desarrollo de Software de Supervisión (SCADA) - Indusoft 1500 Tags
  1. Puesta en Marcha, Capacitación y Asistencia técnica
    1. Pruebas preliminares y puesta en marcha de CCM y SCADA
    2. Asistencia técnica para puesta en marcha de obras eléctricas y proceso
    3. Capacitación en el funcionamiento general de instalaciones eléctricas y del sistema de control a operarios y supervisores.
      (se entrega manual de operación general del sistema)
    4. Asistencia técnica pos-venta (remota y en planta)
  2. Armado de tableros electricos (CCM Aceitera, Tablero Planta de Silos y Auxiliares)
